Разбирается блок снизу, со стороны литого алюминиевого радиатора.
Блоки ME- 2 применялись примерно в 96-2000г. Блоки очень надежные, удачные по конструкции, практически лишенные "детских болезней" и не замороченные на экологии. Применялись на 111,112 и 113 моторах, наиболее часто применяемых в самодельных конструкциях.
Разбирается блок снизу, со стороны литого алюминиевого радиатора.
Необходимо прочитать содержимое ЕЕпром процессора 4Е28В (68HC11E9).

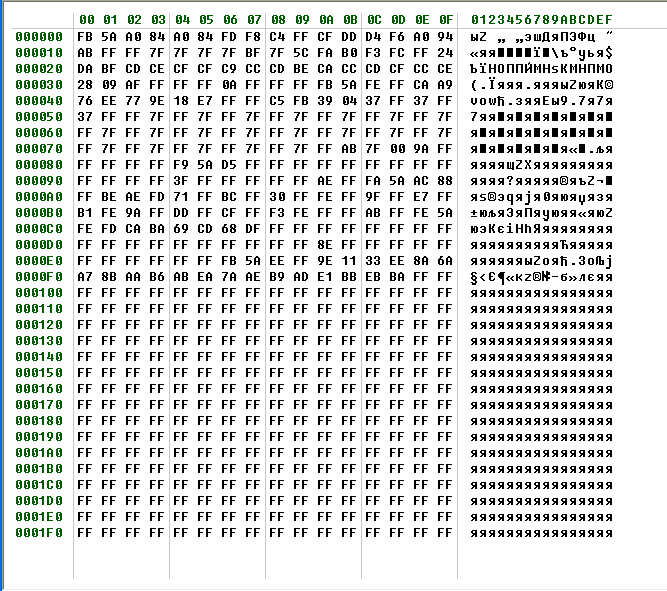

Образец дампа в бинарном виде.В процессоре информация записана в инвертированном виде.

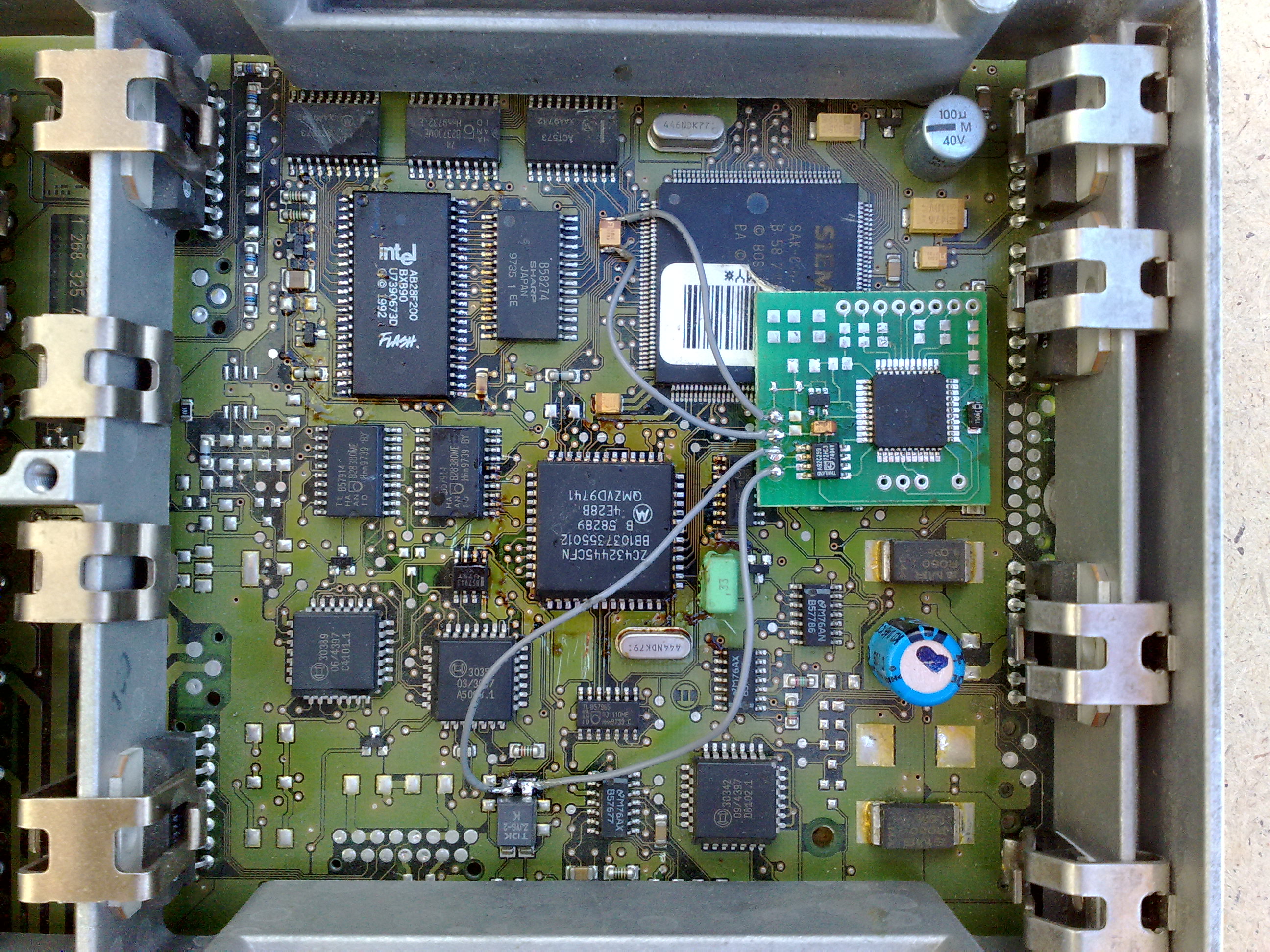

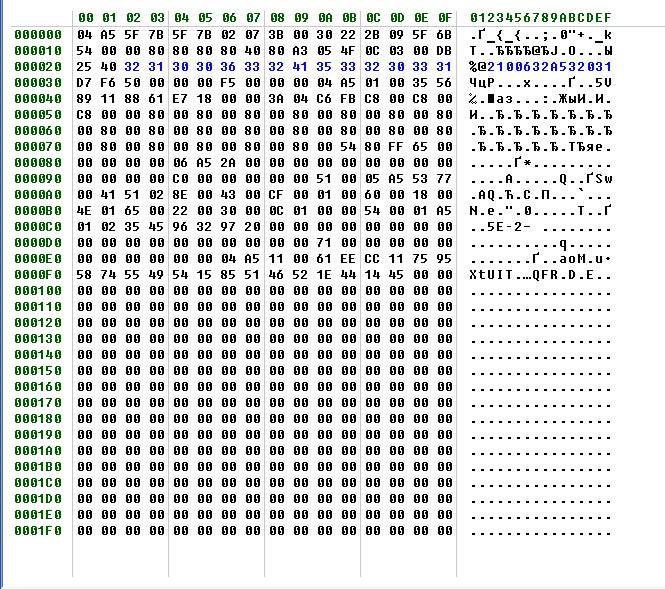

В прямом виде этот-же дамп выглядит так. Синим цветом выделен VIN.Вид блока с подключеным эмулятором
Фото с высоким разрешением.
Крепить плату внутри блока можно на двусторонний скотч. Но лучшим решением будет, учитывая односторонний монтаж, приклеить ее на стенку блока обыкновенным герметиком. Скотч имеет свойство высыхать и отклеиваться.
